Referenzprojekt: Programmierung einer Heizkreissteuerung mit Solarthermie, Pelletheizung und wasserführendem Kamin
Im Rahmen dieses Projekts wurde eine maßgeschneiderte Heizkreissteuerung für eine moderne Heizungsanlage mit drei regenerativen Energiequellen realisiert. Ziel war eine effiziente, autarke und intelligente Nutzung der verfügbaren Wärmequellen bei gleichzeitig hohem Bedienkomfort und maximaler Energieausnutzung.
Drei Energiequellen – ein intelligentes System
Die Heizungsanlage kombiniert:
-
eine Solarthermieanlage
-
eine Pelletheizung der Firma Solarbayer
-
einen wasserführenden Kaminofen
Alle drei Wärmeerzeuger speisen ihre Energie in einen zentralen Pufferspeicher, der als Verteiler und Energiespeicher für das gesamte System dient.
Intelligente Temperaturdifferenzregelung
Die Pelletheizung wird über eine Temperaturdifferenzregelung gesteuert. Sie übernimmt die Grundlastversorgung und stellt sicher, dass im Pufferspeicher jederzeit eine konstante Mindesttemperatur vorhanden ist. Sinkt die Temperatur unter den definierten Sollwert, startet die Pelletheizung automatisch und lädt den Speicher bedarfsgerecht nach.
Der wasserführende Kaminofen arbeitet vollständig autark. Sobald seine Vorlauftemperatur höher ist als die Temperatur im Pufferspeicher, wird automatisch eine Ladepumpe aktiviert. Die beim Heizen entstehende Wärme wird so effizient in den Pufferspeicher übertragen und für das gesamte Heizsystem nutzbar gemacht.
Auch die Solarthermieanlage speist selbstständig in den Pufferspeicher ein. Sobald die Kollektortemperatur durch Sonneneinstrahlung höher ist als die Speichertemperatur, erfolgt die Beladung automatisch über die Solar-Ladepumpe. Dadurch wird die kostenlose Sonnenenergie optimal genutzt und der Brennstoffeinsatz reduziert.
Separate Heizkreise mit individueller Regelung
Aus dem Pufferspeicher werden drei getrennte Heizkreise versorgt:
-
Heizkreis Wohnhaus
-
Heizkreis Werkstatt
-
Heizkreis Garage
Jeder Heizkreis wird separat geregelt und kann individuell an den jeweiligen Wärmebedarf angepasst werden. Dies sorgt für hohen Komfort, eine gleichmäßige Wärmeverteilung und eine energieeffiziente Betriebsweise.
Ergebnis
Durch die intelligente Verknüpfung der drei Energiequellen und die präzise Programmierung der Heizkreissteuerung entsteht ein hocheffizientes, nachhaltiges und zukunftssicheres Heizsystem. Die Anlage nutzt automatisch immer die aktuell sinnvollste Energiequelle und gewährleistet einen zuverlässigen Heizbetrieb bei gleichzeitig niedrigen Betriebskosten.
Zielumsetzung

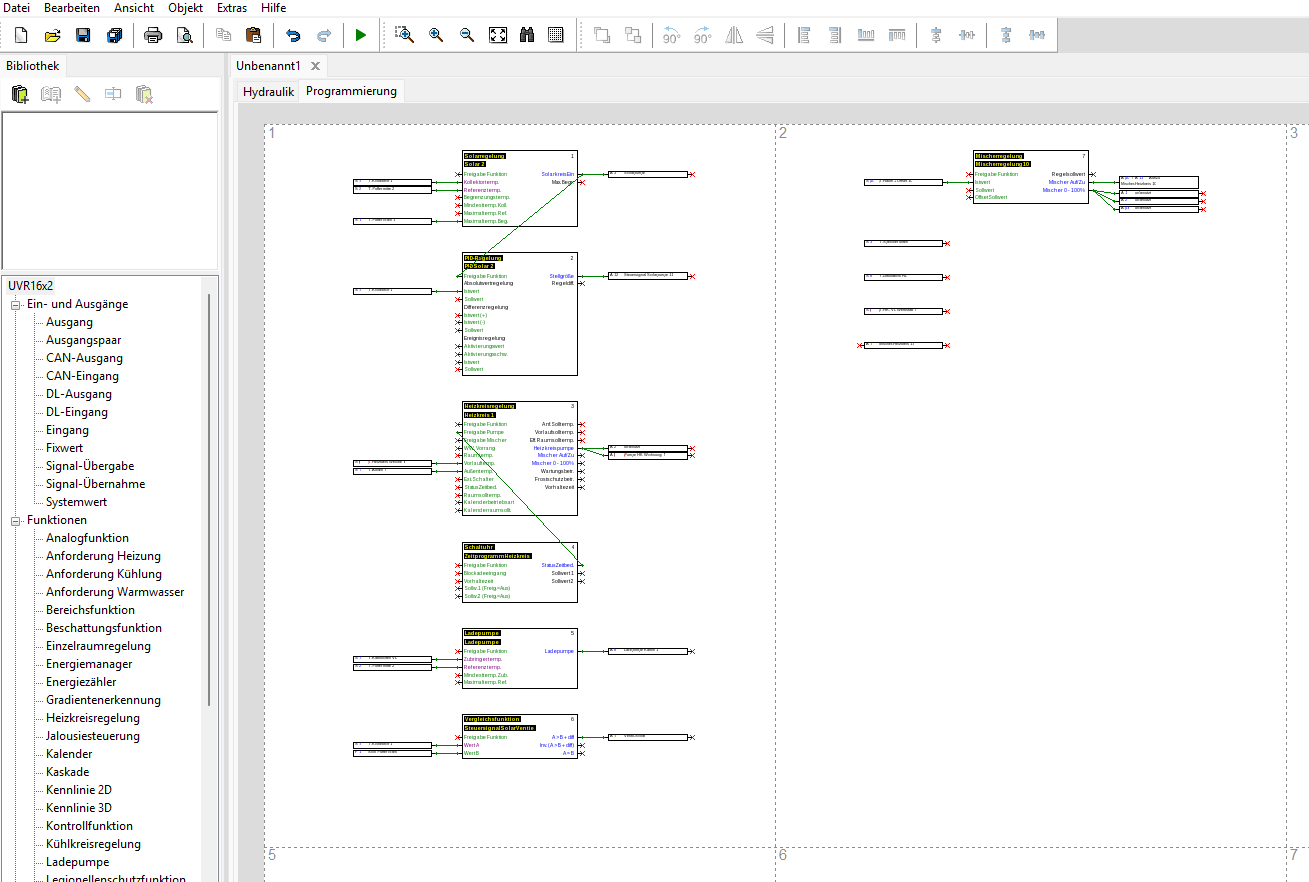

- Mit einer Grafischen Oberfläche die Systemkomponenten definieren und verknüpfen

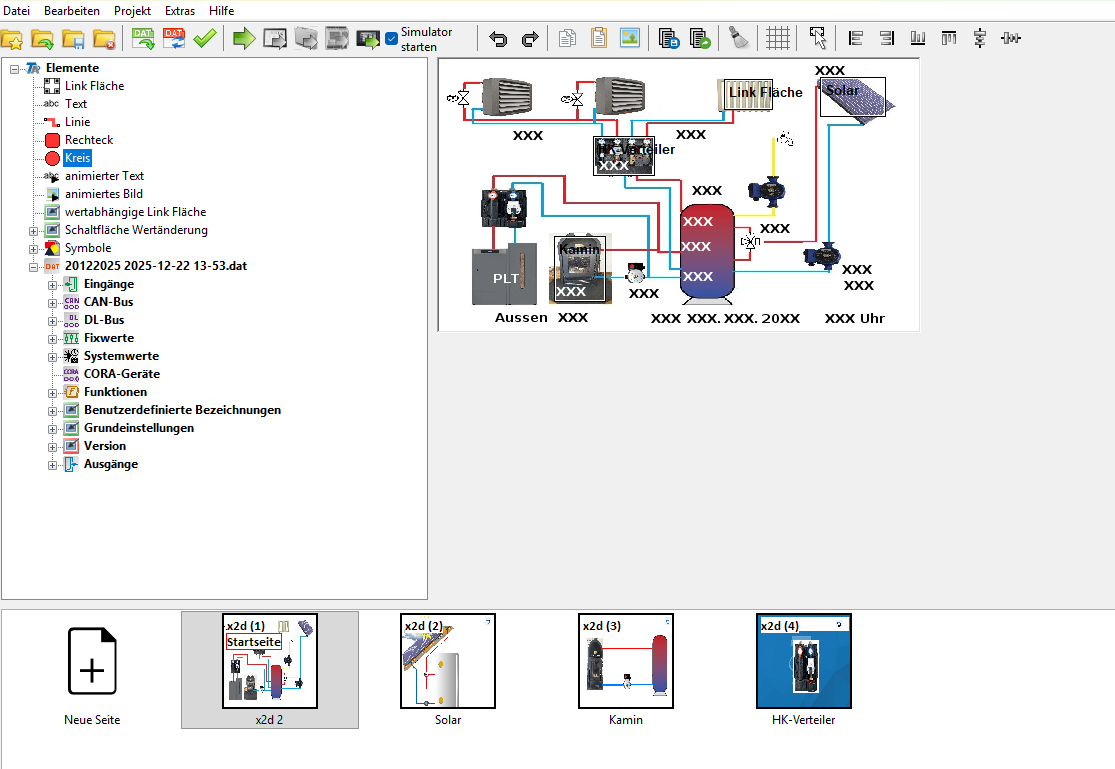

2. Mit einem Grafik- Modul und der Systemdatei die Bedienoberfläche erstellen.

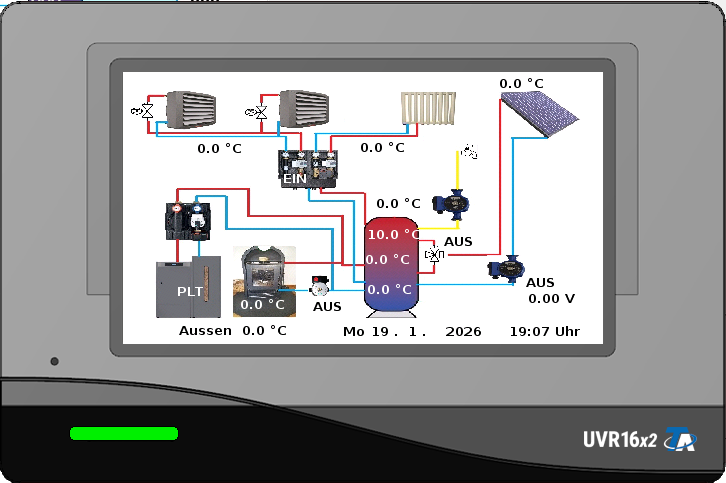

3. Im Simulator testen und Einstellungen vornehmen.
